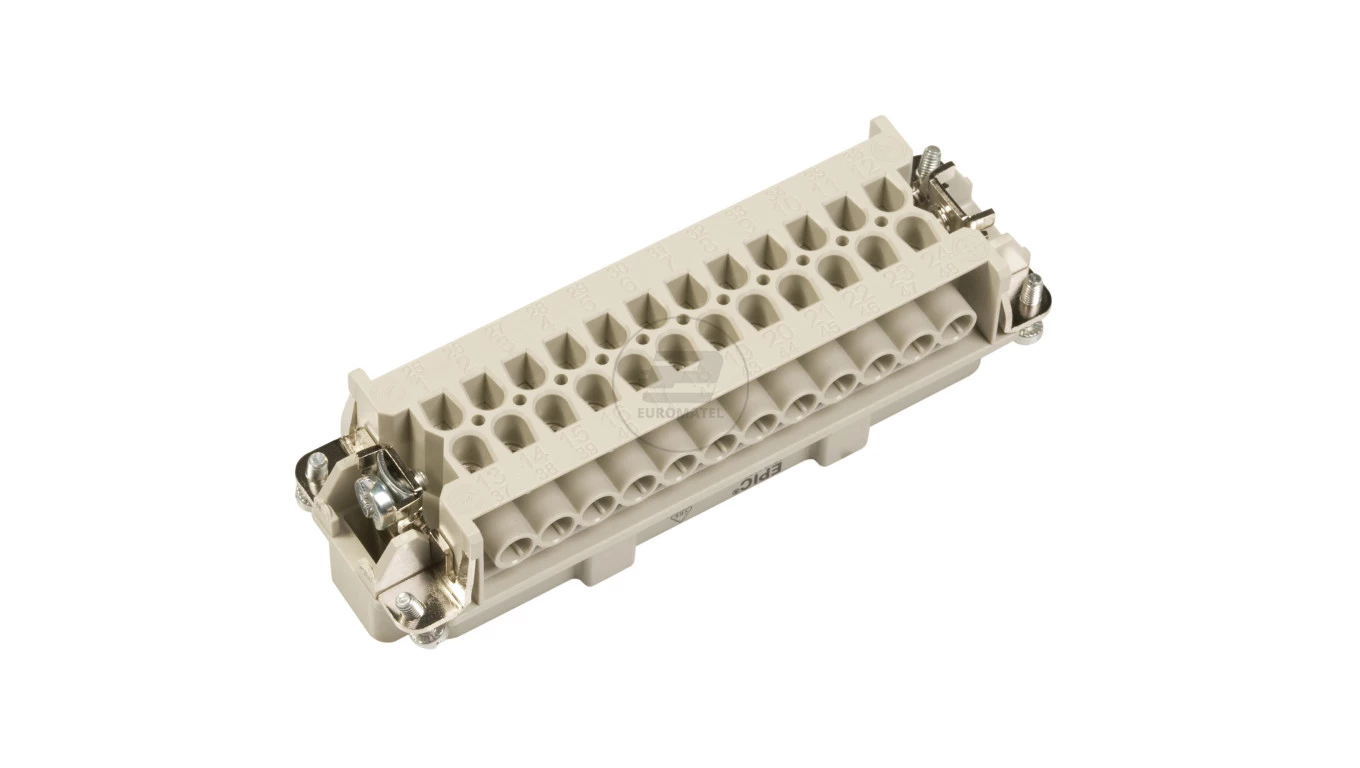

Wkład złącza 24P+PE męski 16A 500V EPIC H-BE 24 SS 10196000
Wkład złącza 24P+PE męski 16A 500V EPIC H-BE 24 SS 10196000
| Producent | LAPP KABEL |
|---|---|
| Seria produktu | EPIC H-BE 24 |
| Indeks producenta | 10196000 |
| Kategoria | Wkłady stykowe złącz przemysłowych |
| Wysokość [mm] | 31,2 |
|---|---|
| Rodzaj ryglowania | Inne |
| Prąd znamionowy In [A] | 16 |
| Liczba torów stykowych | 2 |
| Materiał pokrycia styków | Srebro |
| Kąt wtyk/złącze | 180° (poziomo) |
| Liczba styków | 24 |
| Znamionowe napięcie udarowe [kV] | 6 |
| Szerokość [mm] | 34 |
| Stopień zanieczyszczenia (wartości) | 3 |
| Stopień ochrony (IP), zamontowany | IP65 |
| Temperatura otoczenia [°C] od | -40 |
| Temperatura otoczenia [°C] do | 100 |
| Długość [mm] | 111 |
| Napięcie znamionowe [V] | 500 |
| Przekrój przyłączanego przewodu jednodrutowego [mm2] od | 0,5 |
| Przekrój przyłączanego przewodu jednodrutowego [mm2] do | 2,5 |
| Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] od | 0,5 |
| Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] do | 2,5 |
| Przekrój przyłączanego przewodu wielożyłowego [mm2] do | 2,5 |
| Przekrój przyłączanego przewodu wielożyłowego [mm2] od | 0,5 |
| Rodzaj połączenia elektrycznego | Połączenie śrubowe |
| Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] od | 0,5 |
| Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] do | 2,5 |
| Rodzaj styku | Pin/sztyft |
| Zakres temperatur pracy [°C] do | 100 |
| Zakres temperatur pracy [°C] od | -40 |
| Materiał obudowy | Tworzywo sztuczne |
| Z blokadą | ✔ |
